เครื่องจักรที่ใช้กระดูกงู
ใช้ในโรงงานเหล็ก เครื่องจักรงานหนัก การเคลื่อนย้ายขนส่ง โรงงานอุตสาหกรรม สายต่างๆที่มีน้ำหนักมากๆ เช่น สายไฟฟ้ากำลัง สายมัลติคอร์ งานที่ต้องการความทนทานสูง กันกระแทก และตัวกระดูกงูไม่เป็นสนิม
ส่วนประกอบ
กระดูกงูทำจากเหล็กสปริง ชุบสังกะสี ส่วนพื้นที่หน้าตัดมีทั้งแบบเป็นสี่เหลี่ยม โดยด้านบน-ล่างของกระดูกงูเหล็กจะเป็นแกน อลูมิเนียม และอีกแบบคือเป็นแผ่นอลูมิเนียมสี่เหลี่ยมแบบเจาะรูกลมเพื่อให้สาย/ท่อต่างๆสอดอยู่ภายในเวลาใช้งานกระดูกงูมีความโค้งงอที่ดีสม่ำเสมอจึงทำให้เคลื่อนที่ราบเรียบ มีอายุการใช้งานที่ยาวนานสามารถยึดติดกับเครื่องจักรได้ง่าย
|
รายละเอียดทางเทคนิค หน่วยวัด : มิลลิเมตร
|
รุ่นกระดูกงู |
ระยะpitch |
สูงนอก |
สูงใน |
กว้างนอก |
กว้างใน |
รัศมีความโค้ง |
|

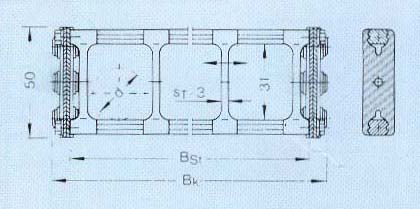

SSC-0650.1 |
65 |
50 |
31 |
100 |
85 |
75 |
|
|
SSC-0950 |
95 |
68 |
46 38 |
ตั้งแต่ 150-600 |
145 |
||
|
SSC-1250 |
125 |
94 |
72 64 |
ตั้งแต่ 200-800 |
145 |
||
|
SSC-1800 |
180 |
140 |
104 |
ตั้งแต่ 250-1000 |
265 |
||
**หมายเหตุ : รุ่นใหญ่สามารถผลิตตามขนาดความต้องการของลูกค้าได้**
