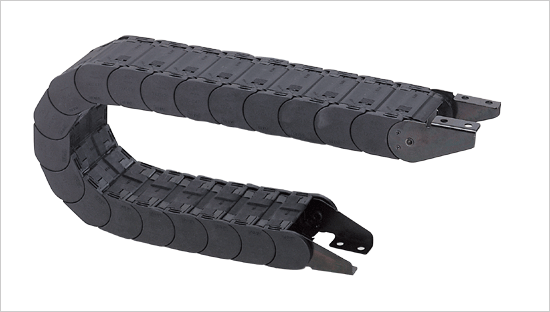

G-FLEX
รายละเอียดทางเทคนิค
หน่วยวัด :
มิลลิเมตร
|
TYPE |
SKC 340 | SKC 470 | SKC 640 | SKC 850 | |||||||||||||
|
กว้างนอก |
70 | 150 | 106 | 186 | 140 | 250 | 186 | 236 | 336 | ||||||||
|
กว้างใน |
50 | 130 | 80 | 160 | 110 | 220 | 150 | 200 | 300 | ||||||||
|
สูงนอก |
40 | 55 | 75 | 100 | |||||||||||||
|
สูงใน |
25 | 36 | 50 | 68 | |||||||||||||
รัศมีความโค้ง |
70 | 100 | 150 | 100 | 150 | 200 | 250 | 135 | 200 | 250 | 300 | 180 | 250 | 350 | |||
| Height (H) | 210 | 270 | 370 | 285 | 385 | 485 | 585 | 378 | 508 | 608 | 708 | 495 | 635 | 835 | |||

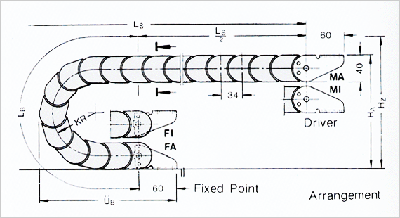

Type : SKC-340

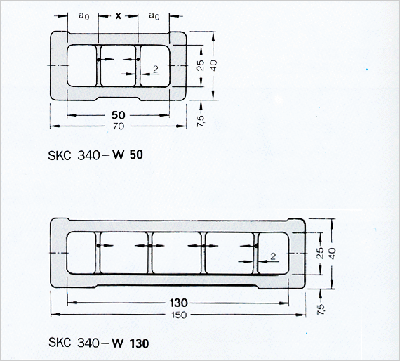

Duct-Cross section

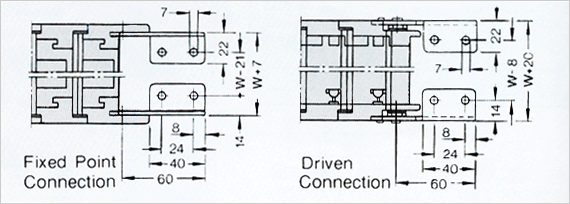

Connecting Measurement

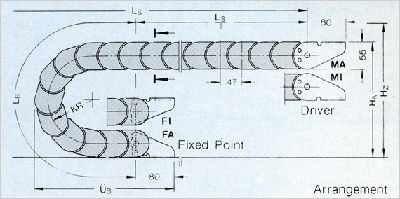

Type : SKC-470

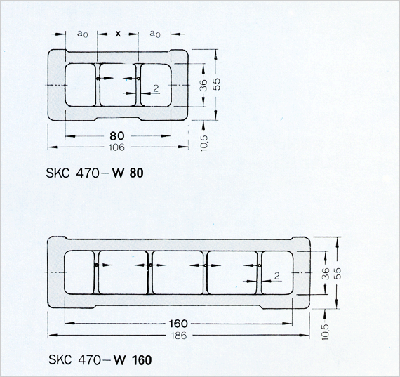

Duct-Cross section
Connecting Measurement
MINI MONO BAND STEEL CABLE DUCT SCF SKC APPLICATIONS
