Cable Drag Chains





         MONO  Cable Drag Chains







เครื่องจักรที่ใช้กระดูกงู

         เครื่องจักรที่มีการเคลื่อนที่ของสายต่างๆ เช่น เครื่องจักรงานไม้  เครื่อง CNC  เครน  เครื่องจักรงานโลหะ เครื่องจักร automation ต่างๆ  หุ่นยนต์  เครื่องจัดเก็บสินค้า รวมทั้งเครื่องจักรอุตสาหกรรมอื่นๆ

ลักษณะการใช้งาน

        ใช้กับอุปกรณ์ที่มีการเคลื่อนที่ เช่น  สายไฟสายลมหรือท่อต่างๆ ที่มีน้ำหนักขนาด       ปานกลาง  และการเคลื่อนที่มีระยะทางไม่ยาวมากนัก ภายใต้สภาวะแวดล้อมต่างๆ เช่น ทนกรด เบส น้ำมันหล่อลื่น  น้ำมันไฮดรอลิก และสารเคมีต่างๆ

ข้อได้เปรียบของกระดูกงูพลาสติก (SHINSUNG)

  • ราคาถูกที่สุด

  • น้ำหนักเบา

  • เคลื่อนที่ด้วยความเร็วสูง

  • แรงเสียดทานต่ำ

  • ไม่มีการสึกหรอของสายไฟและท่อต่างๆ

  • เพิ่มหรือลดความยาวของกระดูกงูที่ใช้งานอยู่ได้ง่าย

  • ติดตั้งง่าย

  • สายไฟและท่อต่างๆสามารถติดตั้งโดยไม่ต้องแยกชิ้นส่วนกระดูกงู

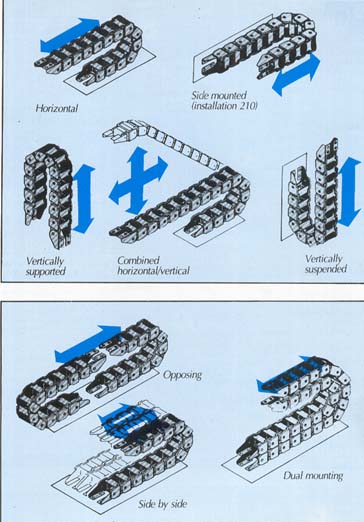

       Typical applications

    If the carrying capacity of a standard chain is too small,

    it is easy to use two or more chains as shown

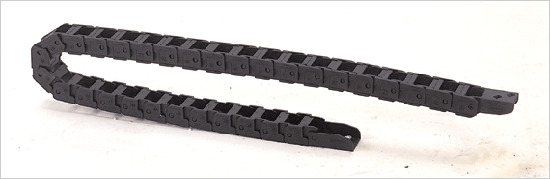

กระดูกงูพลาสติกขนาดเล็ก

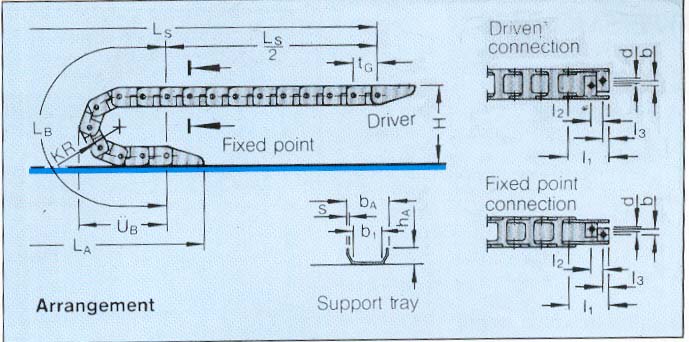

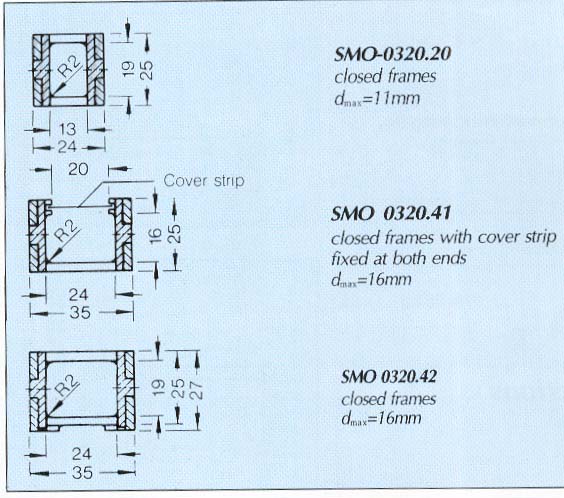

TYPE SMO.0320 chain pitch Tg = 32 mm.



รายละเอียดทางเทคนิค
หน่วยวัด : มิลลิเมตร





Chain type

0320.20

0320.41

0320.42

รัศมีความโค้ง (KR)

37

37

37

77

กว้างนอก

24

35

35

กว้างใน

13

24

24

สูงนอก

25

25

27

สูงใน

19

18

19

เมื่อทำงานจะมีความสูงทั้งหมด (H)

100

100

 100 180

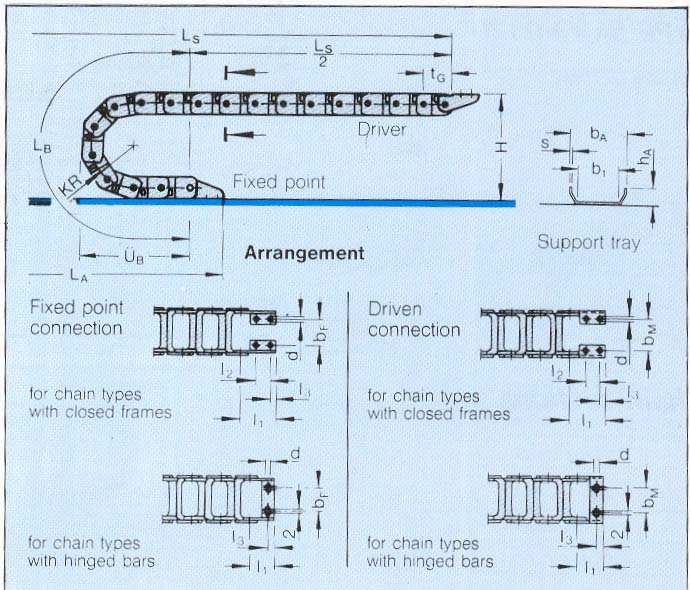

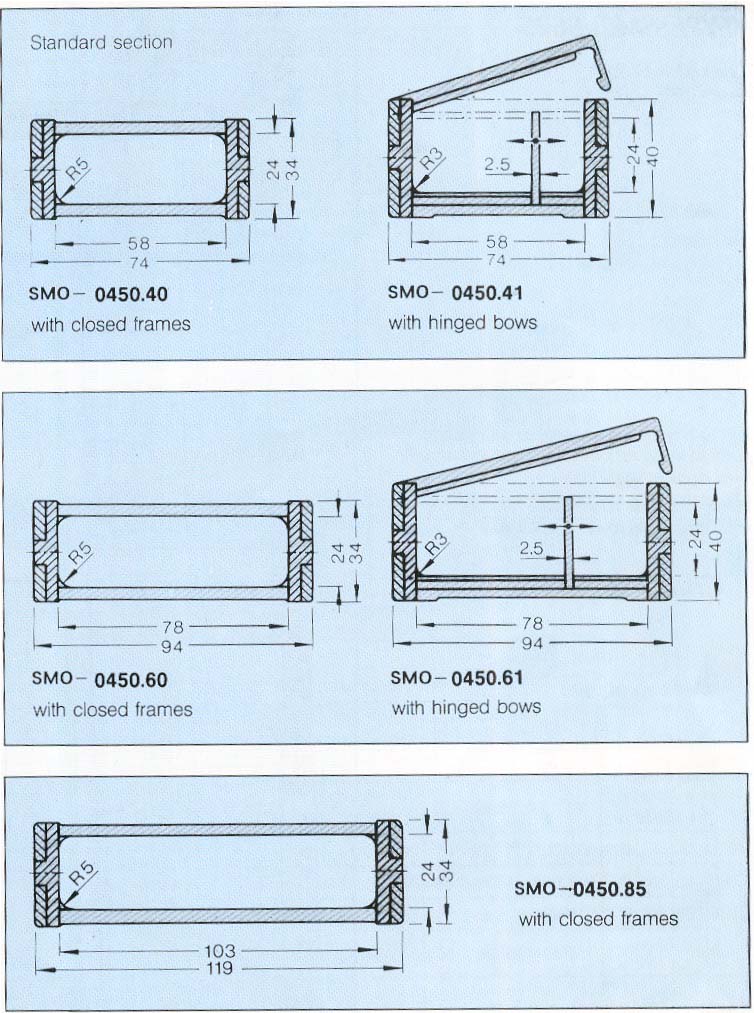

TYPE SMO.0450 chain pitch Tg = 45 mm.



รายละเอียดทางเทคนิค
หน่วยวัด : มิลลิเมตร

Chain type

0450.21

0450.41

0450.61

0450.85

รัศมีความโค้ง (KR)

 52 94 110 125 150 200

52

94

110

125

150

200

52

94

110

125

150

200

52

94

125

150

200

กว้างนอก

54

74

94

119

กว้างใน

38

58

78

103

สูงนอก

40

40

40

34

สูงใน

24

24

24

24

เมื่อทำงานจะมีความสูงทั้งหมด(H)

 144 228 259 290 340 440 144 228 259 290 340 440 144 228 259 290 340 440 138 222 284 334 434



กระดูกงูพลาสติกขนาดกลาง

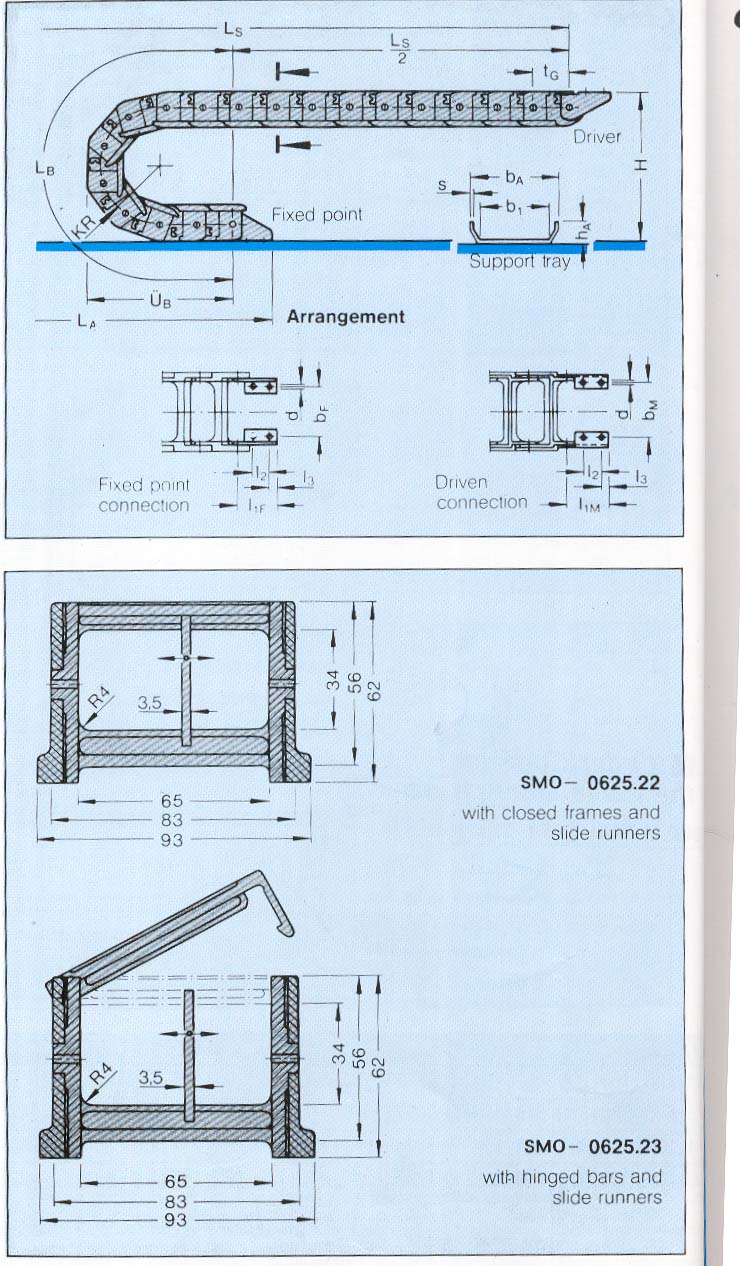

TYPE SMO.0625 chain pitch Tg = 62.5 mm.



รายละเอียดทางเทคนิค
หน่วยวัด : มิลลิเมตร







Chain type

0625.23

0625.43

รัศมีความโค้ง (KR)

90

125

 200  300

90

 125  200  300

กว้างนอก

93

136

กว้างใน

65

108

สูงนอก

62

62

สูงใน

34

34

เมื่อทำงานจะมีความสูงทั้งหมด (H)

 236 306 456 656 206 306 456 656



ความทนทานต่อสารเคมีต่างๆ
ที่ 20°C









ชนิดสารเคมี

ทนได้ดี

ทนได้ดีปานกลาง

น้ำมันหล่อลื่นและ Mineral grease oil

x

-

เบนซิน ปิโตรเลียม แอมโมเนีย

x

-

น้ำ น้ำทะเล

x

-

กรด                                                               ใช้งานได้ดีเมื่อมีความเป็นกรด ph > 3

-

x

Lyes

x

-

ปุ๋ย

x

-
